技術文章YC24D二位四通電磁閥說明書
發布時間：2010-01-19 點擊次數：786次YC24D二位四通電磁閥說明書
一、YC24D二位四通電磁閥用途及原理：
YC24D二位四通電磁閥是零起動直式電磁滑閥。在工作系統中，電磁鐵接受電信號，使推動閥芯換向，改變介質流通方向，電信號消失后，閥芯靠彈簧自動復位，達到自動控制的目的，并帶有電動裝置。它結構簡單、動作可靠、維修方便、密封性能好、耐振、壽命長等優點，特別適合于鋼鐵、鑄造、排污等環境條件惡劣的工作場所。
二、YC24D二位四通電磁閥技術參數：
公稱通徑：15MM
公稱壓力：1.6MPa
工作壓力：0~1.0MPa
流通介質：水液、空氣、油等無腐蝕性液體
介質溫度：≤60℃（不凍結）
允許溫升：85℃
工作壽命：60萬天/次
電源電壓：AC220V DC24V
消耗功率：20W左右
三、YC24D二位四通電磁閥安裝及維修：
1、電磁滑閥可任意位置安裝。
2、安裝時，P為介質進口，“A"、“B"為介質出口，，“O"為排放口。
3、接管螺紋為G1/2（或可按用戶要求改為M20×1.5）見外形尺寸圖。
4、管路連接處不得漏氣，按管前需先用干燥壓縮空氣將管道內灰塵及臟物吹凈，并且閥前要安裝大于100目的過濾器。
5、閥的故障：有通電不換向；停電不復位；泄漏三種。故障原因：線圈可能燒掉或連接不牢固；閥芯卡��；彈簧損壞，密封圈破損等。排除故障：更換線圈或重新連接；清洗閥芯，更換彈簧，密封件。

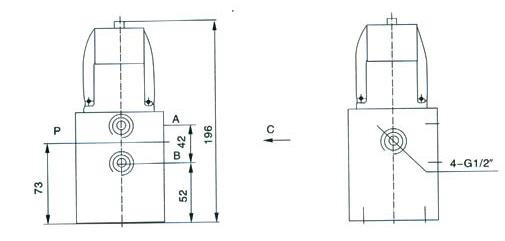

四、YC24D二位四通電磁閥安裝圖：
五、YC24D二位四通電磁閥結構圖：
六、YC24D二位四通電磁閥訂貨須知：
1.閥體材質（鋁）；
2.口徑規格（DN15）；
3.公稱壓力（1.6MPa）
4.工作壓力（0-1.0MPa）
5.使用介質（水液、空氣、油等無腐蝕性液體等）；
6. 介質溫度（-18≤60℃（不凍結））
7.電源電壓（AC220V， DC24V ）
